BetterWMF

BetterWMF是一款能够将CAD中图形复制到word中的软件，该软件可以删除背景颜色，使图像再次透明，如果你是一位专业的制图人员，那么该软件一定可以作为你的首选，本站提供BetterWMF免费下载，欢迎大家在本站下载。

BetterWMF功能特色

1、BetterWMF将图片的大小裁剪成所选实体的范围。

2、删除(黑色)背景颜色，使图像再次透明。

3、BetterWMF根据颜色为所有行或单个宽度分配非零宽度。

4、预设图像的确切尺寸，例如它将出现在例如MS-Word中。

5、BetterWMF将论文空间和所有视口合并成一张图片(不适用于AutoCAD LT)。

6、相对于图纸的比例尺寸图。

7、BetterWMF将256 AutoCAD颜色重新分配给灰度级或任何Windows TrueColors。

如果你是一位专业制图人员，或者你是一位需要经常编辑制图资料的编辑人员，那么BetterWMF一定可以作为你的优选。

BetterWMF安装步骤

1、下载文件找到"BetterWMF-2018.exe"双击运行，进入软件安装向导界面;

2、进入BetterWMF的安装向导界面，点击我同意许可协议中的使用条款，点击Next;

3、选择软件安装的位置，默认安装位置“C:Program FilesBetterWMF”，建议安装在D盘，点击Next;

4、选择菜单文件夹，默认文件夹“BetterWMF”，点击Next;

5、BetterWMF软件已经做好了安装的准备，点击Install;

6、软件的安装信息，请仔细的阅读，点击Next;

7、BetterWMF已经安装完成，点击Finish;

BetterWMF汉化版使用说明

1.拖动对应版本的 arx 文件到 AutoCAD 中，使用拖 bcopyclip 命令进行复制即可

2.运行 BClipbrd.exe，再到 AutoCAD 中进行复制即可

二者只可选其一

BetterWMF注意事项

BetterWMF软件支持AutoCADR14-2007及AutoCADLT97-LT2007

在AutoCAD中用ARX或AppLoad命令载入安装目录中与当前ACAD版本相对应的ARX文件。

·BWMF14.ARX对应AutoCADR14

·BWMF200X.ARX对应AutoCAD2000/200i/2002

·BWMF2004.ARX对应AutoCAD2004/2005/2006

·BWMF2007.ARX对应AutoCAD2007

使用BCLIPBRD.EXE或ARX可以获得不同的程序功能。

BetterWMFARX命令：BCOPYCLIP-复制到剪贴板BWMFOPT-打开选项对话框

BWMFOUT-保存WMF文件

BetterWMF使用方法

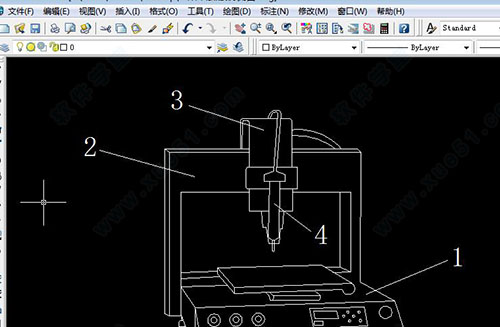

1、我们在CAD中完成自己设计的图形后，保持该设计图形在cad中的打开状态，然后运行BetterWMF;

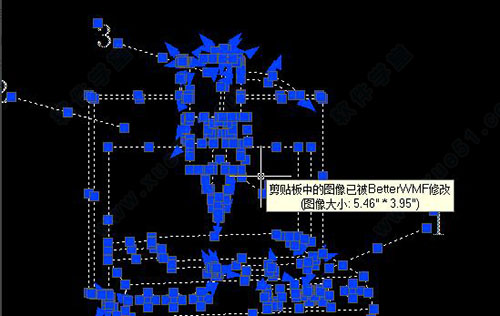

2、然后在CAD中选中想要粘贴的所有图形，单击右键，选择“复制”，则会出现“剪切板中的图像已被BetterWMF修改”字样;

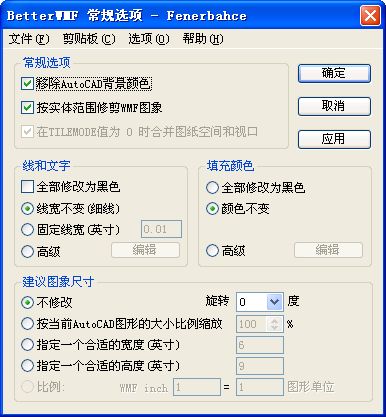

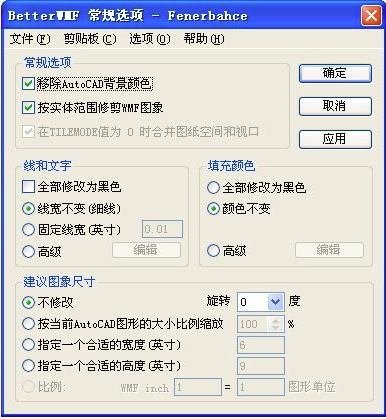

3、转到BetterWMF应用程序界面，选中常规选项中的”移除AutoCAD背景颜色“和”按实体范围修剪WMF图像“;在线和文字中，选择全部修改为黑色，我一般使用固定线宽0.025英寸或默认。然后选择剪贴板菜单中的”立即修改和替换“，单击”应用“;

4、启动Word文档，鼠标单击右键，选择粘贴;在Word中选中粘贴过来的图形，单击居中，这样就截好图到word中了。

BetterWMF常见问题

一、betterwmf复制到word的图标注模糊是怎么回事?

一般用三种方式：

1、直接选择，复制，粘贴。

2、在word中选择插入CAD文件，把画好的图粘贴到弹出的CAD中，保存。

3、把CAD中的文件输出成图片(先把背景改为白色)，再把图片插入WORD中。

你可按我上面的使用教程转换试试!

二、betterwmf从cad中截图后粘贴到wps中直径符号显示为问号?

你在word中插入一个直径符号，然后复制。在CAD中单击标注尺寸，在出现的特性框中的文字替代中粘贴直径符号和尺寸，或在标注前缀中粘贴直径符号即可。

三、CAD用转化betterwmf成图片之后，能不能在转化回来成CAD?

这就要看转换后的图片是什么格式的了，如果是CAD能够直接引用的格式的还可以再转换回来。

BetterWMF更新日志

修复了bug，优化了内容!
