Protel99SE SP6

Protel99SE SP6是一款非常专业的EDA软件，该软件支持多图纸设计，可以由单一图纸组成或由多张关联的图纸组成，不必考虑图纸号，本站提供Protel99SE SP6免费下载，欢迎大家在本站下载。

Protel99 SE功能介绍

1、多图纸设计

一个原理图设计有多种组织图纸方案的方法，可以由单一图纸组成或由多张关联的图纸组成，不必考虑图纸号，protel99se将每一个设计当作一个独立的方案，设计可以包括模块化元件，这些模块化元件可以建立在独立的图纸上，然后与主图连接。作为独立的维护模块允许几个工程师同时在同一方案中工作，模块也可被不同的方案重复使用。

2、原理图连线设计

确定起始点和终止点，Protel99se就会自动地在原理图上连线，从菜单上选择“Place/Wire”后，按空格键切换连线方式，自动连线.任意角度.45连线.90连线，使得设计者在设计时更加轻松自如。

3、检查原理图电性能可靠性

打开LCD Controller.ddb 设计数据库，点取LCD Controller 文件夹下的LCDController.prj原理图设计窗口，Protel99se可以帮助我们进行电气规则检查。

4、同步设计

在Protel99软件中使得原理图与PCB同步是容易的，Protel99se包含一个强大的设计同步工具，使得非常容易地在原理图和PCB之间转移设计信息。

5、建立材料清单

打开“4Port Serial Interface.ddb”设计数据库，找到“4Port Serial Interface”文件夹下面的“4Port Serial Interface.prj”文件设计窗口，选择“Reports”中的“Bill Of Material”菜单，按照导向器所给选项选择，完成选择，一个“Excel”风格的材料清单将被制成。

6、原理图仿真

Protel99se软件还提供了大量的仿真用元件，每个都链接到标准的SPICE模型。5800个仿真用元件分别在Sim.Ddb数据库的28个库中。

在Protel99se中执行仿真，只要简单地从仿真用元件库中放置所需的元件，连接好原理图，加上激励源，单击仿真。

7、布线设计

Protel 99se有三中布线方式：忽略障碍布线(Ignore obstacle)，避免障碍布线(Avoid obstacle)，推挤布线(Push obstacle)。我们可以根据需要选用不同的布线方式，在“Tools”工具菜单下选择“Preferences”优选项中选择不同的布线方式。也可以使用“SHIFT+R”快捷键在三种方式之间切换。

8、信号完整性分析

Protel99se包含一个高级的信号完整性仿真器，它能分析PCB设计和检查设计参数的功能，测试过冲.下冲.阻抗和信号斜率要求。如果PCB板任何一个设计要求(设计规则指定的)有问题，可以从PCB运行一个反射或串扰分析，以确切地查看其情况。

Protel99 SE软件特色

1、可生成30多种格式的电气连接网络表;

2、强大的全局编辑功能;

3、在原理图中选择一级器件，PCB中同样的器件也将被选中;

4、同时运行原理图和PCB，在打开的原理图和PCB图间允许双向交叉查找元器件、引脚、网络

5、既可以进行正向注释元器件标号(由原理图到PCB)，也可以进行反向注释(由PCB到原理图)，以保持电气原理图和PCB在设计上的一致性;

6、满足国际化设计要求(包括国标标题栏输出，GB4728国标库);方便易用的数模混合仿真(兼容SPICE 3f5);

7、支持用CUPL语言和原理图设计PLD，生成标准的JED下载文件;PCB可设计32个信号层，16个电源-地层和16个机加工层;

8、强大的“规则驱动”设计环境，符合在线的和批处理的设计规则检查;

9、智能覆铜功能，覆铜可以自动重铺;

10、提供大量的工业化标准电路板做为设计模版;

11、放置汉字功能;

12、可以输入和输出DXF、DWG格式文件，实现和AutoCAD等软件的数据交换;

13、智能封装导航(对于建立复杂的PGA、BGA封装很有用);

14、方便的打印预览功能，不用修改PCB文件就可以直接控制打印结果;

15、独特的3D显示可以在制板之前看到装配事物的效果;

16、强大的CAM处理使您轻松实现输出光绘文件、材料清单、钻孔文件、贴片机文件、测试点报告等;

17、经过充分验证的传输线特性和仿真精确计算的算法，信号完整性分析直接从PCB启动;

18、反射和串扰仿真的波形显示结果与便利的测量工具相结合;

19、专家导航帮您解决信号完整性问题。

Protel99 SE安装步骤

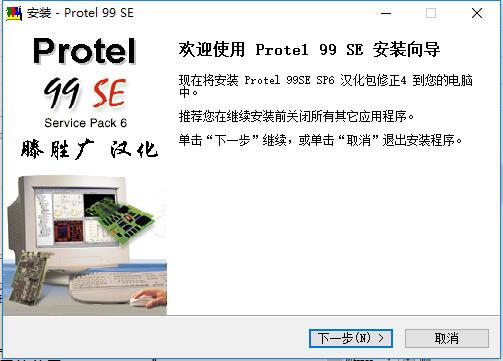

1、下载Protel99se软件包，解压缩后，双击打开安装程序，点击下一步。

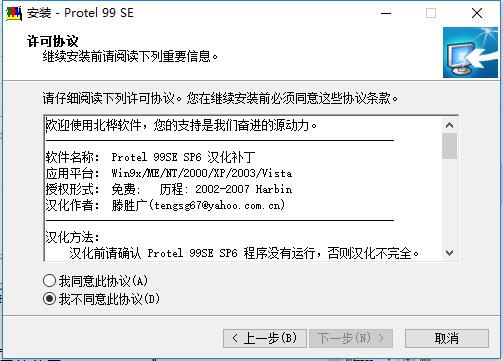

2、选择接受协议，点击下一步。

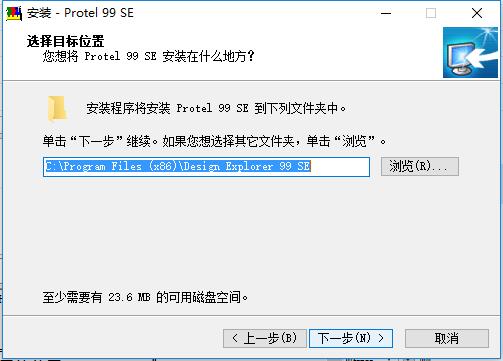

3、选择软件的安装位置，点击下一步。

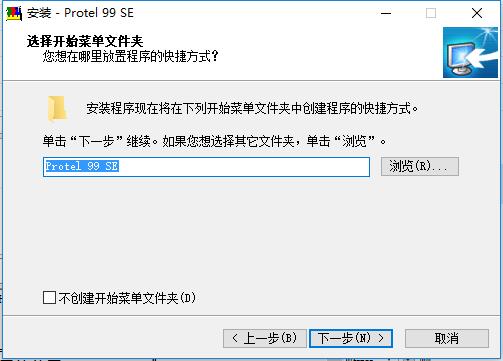

4、选择开始菜单文件夹，点击下一步

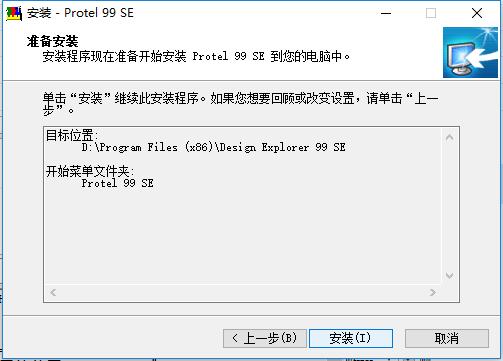

5、确认安装信息，点击安装

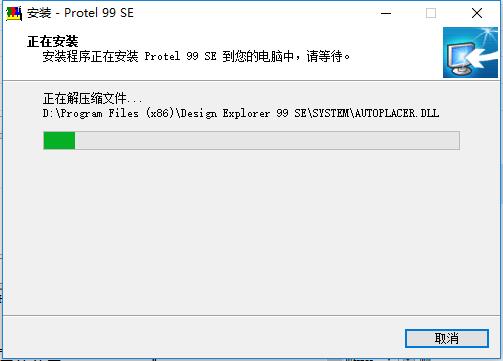

6、等待安装

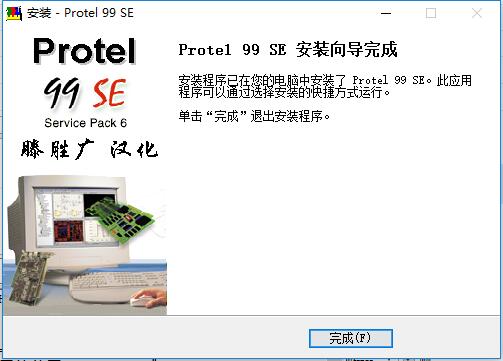

7、安装完成后，点击完成即可开始使用

Protel99 SE快捷键

enter——选取或启动

esc——放弃或取消

f1——启动在线帮助窗口

tab——启动浮动图件的属性窗口

pgup——放大窗口显示比例

pgdn——缩小窗口显示比例

end——刷新屏幕

del——删除点取的元件(1个)

ctrl+del——删除选取的元件(2个或2个以上)

x+a——取消所有被选取图件的选取状态

x——将浮动图件左右翻转

y——将浮动图件上下翻转

space——将浮动图件旋转90度
