powerdesigner

powerdesigner是一款功能请打的数据库设计软件，这是一款开发人员常用的数据库建模工具，该软件具有概念数据、物理数据、面向对象、业务程序四种模型，进行监理数据库连接，方便操作数据库。

PowerDesigner功能特点

DataArchitect

这是一个强大的数据库设计工具，使用DataArchitect可利用实体-关系图为一个信息系统创建"概念数据模型"-CDM(ConceptualDataModel)。另外，DataArchitect还可根据已存在的数据库反向生成PDM、CDM及创建数据库的SQL脚本。

ProcessAnalyst

这部分用于创建功能模型和数据流图，创建“处理层次关系”。

AppModeler

为客户/服务器应用程序创建应用模型。

ODBCAdministrator

此部分用来管理系统的各种数据源。

PowerDesigner安装方法

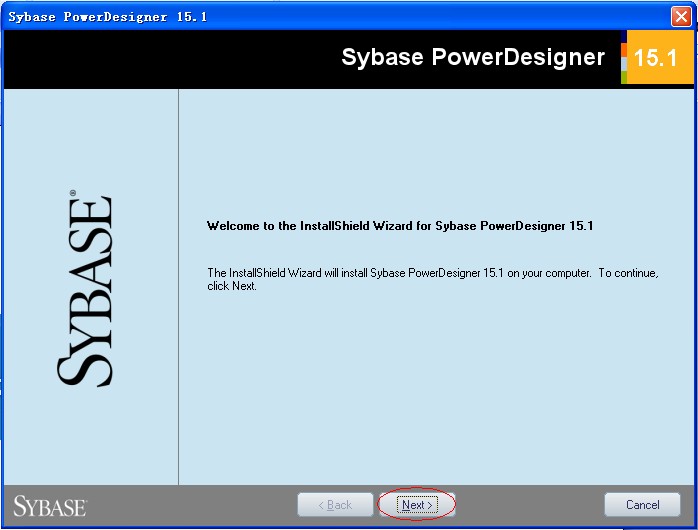

1.在本站下载PowerDesigner程序并运行，选择红圈中的Next> ：

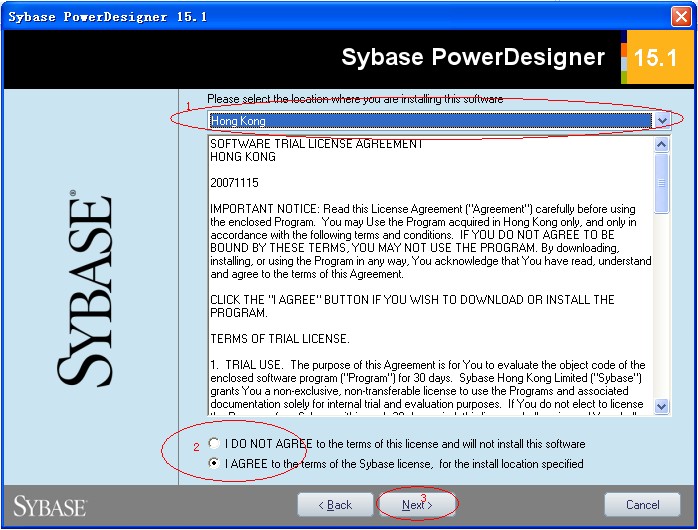

2.选择安装地区，同意协议，然后点击Next> ：

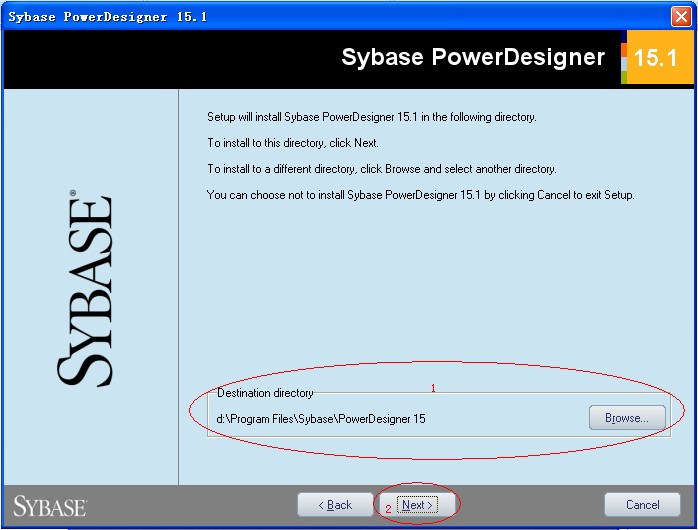

3.选择PowerDesigner安装位置，然后点击 Next> ：

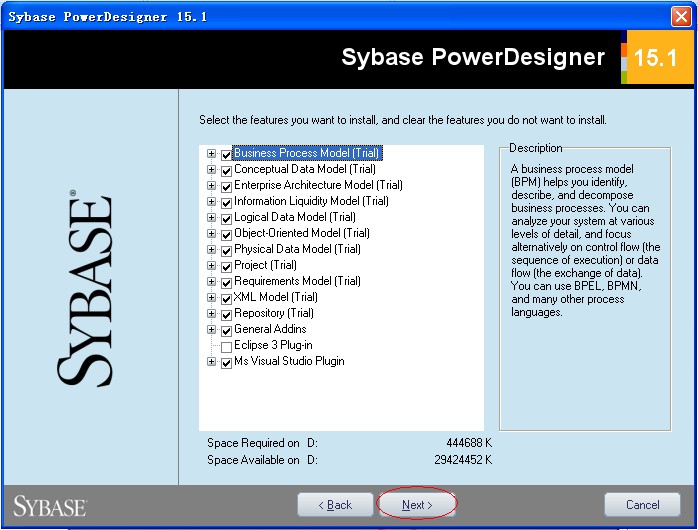

4.选择要安装的组件，然后点击 Next> ：

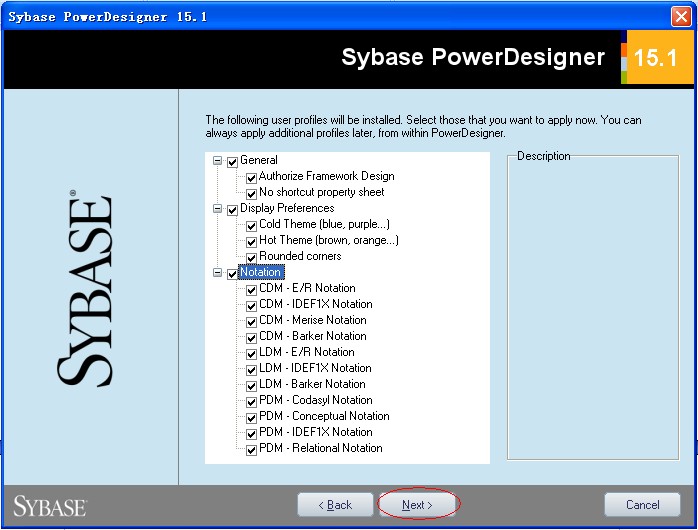

5.选择需要安装的用户配置文件，点击 Next> ：

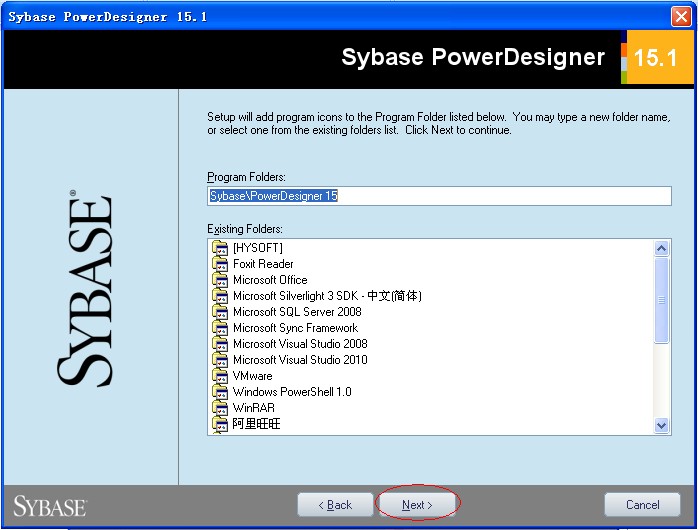

6.然后从这里开始后就可以一直点击下一步。

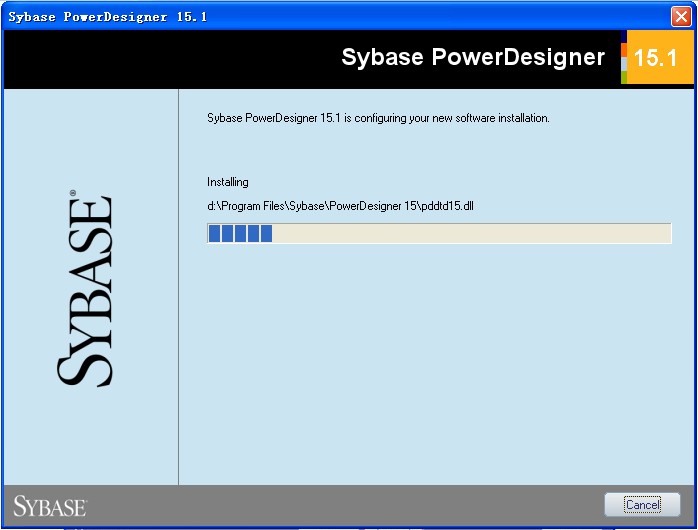

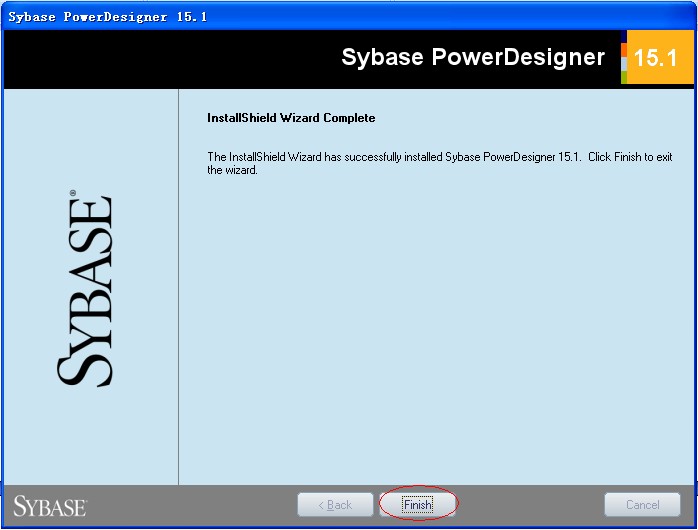

7.等待安装完成。

PowerDesigner使用方法

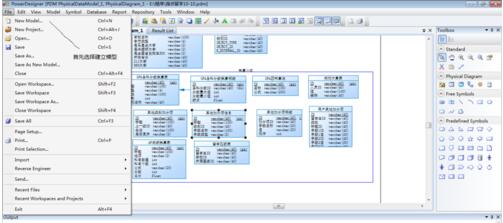

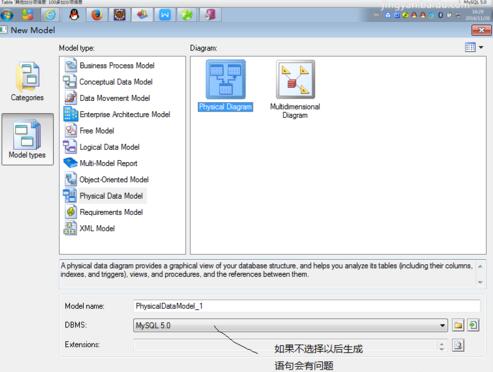

1.启动PowerDesigner软件，首页要建立模型，只有建立模型以后才能建立表格，才能进行以后的操作。选择“File”然后选择内容“New Model”,弹出新页面，在页面中的“Model name”填写自己的名称，在下面的“DBMS”中选择你要生成的数据库类型。建议在这里选好后，以后生成的语句会好一些

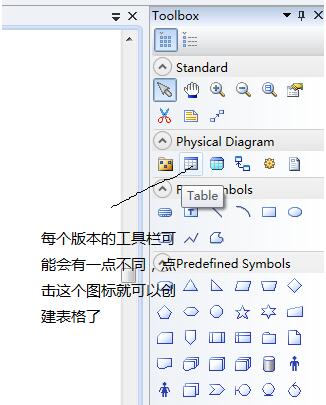

2.模型建立好开始建表，首先在右侧工具栏中选择建表工具。其中在“Physical Diagram”中选择有表格的这个，也就是下图标记的这个，把鼠标放上去显示Table就可以了。点击以后在中间的地方选择放置的位置。

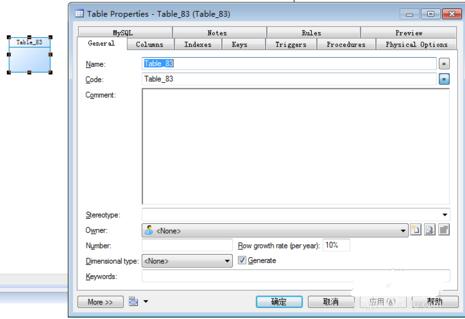

3.在中间放置好后，双击就能修改表名称和添加字段了。在图的左边就是刚才放置的表格，然后双击就出现后侧的对话框了。这个时候name是给自己在软件中查询看到的名称，Code是当前的表名，建议命名的时候有一定的规律。比如系统以sys_开头，正常表以t_开头好一些。comment是导入数据库的表的名称注释，建议要填写。为了以后方便使用。

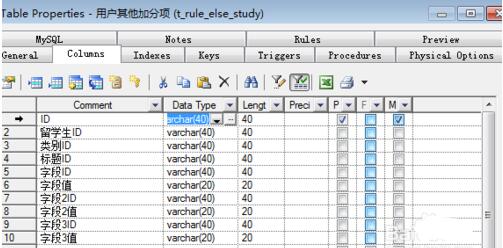

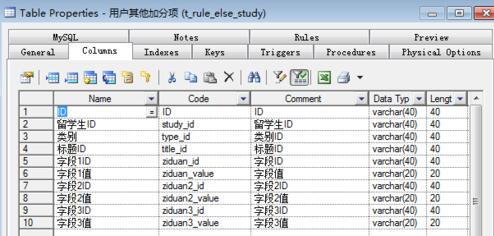

4.建立表字段。其中Name是给设计软件的说明，Code是字段名，comment是表字段的说明。

5.Date Type是设置字段的类型，其中varchar(40)是字符串型，int是数字型。在Length是字段的长度，如果是主键的话Piamary和Mandatory这两个是要选中的，一个标示是主键，另一个是标示不能为空。

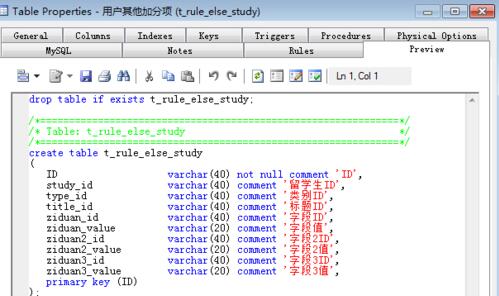

6.这样基础的建表就已经完成了，在表名上选择右键，选择“SQL Preview”就能看到SQL代码了。

PowerDesigner常见问题

PowerDesigner如何导出SQL?

选择菜单栏上Database,选择菜单栏上Database,将当前的DBMS更改成需要的DBMS(如果用的就是当前的mysql5.0就无需更换),选择Database菜单栏下 >>Generate Database,设置导出.sql名字和路径。

Rational Rose和PowerDesigner建模工具比较

作为著名的两大CASE工具，Rational Rose和PowerDesigner的名声可谓如雷贯耳。Rose是CASE工具提供商Rational的拳头产品，UML建模语言就是由Rational公司的三位巨头Booch、Rumbaugh和Jacobson发明的，后来Rational被IBM收购，所以Rose 可谓出身名门，嫁入豪族。而PowerDesigner也有一段好玩的历史，作者王晓昀是一位中国人，在法国SDP软件公司工作时，由于苦觅一个好用的CASE工具未果，干脆自由开搞，整了个AMC*Designor出来，居然一炮打响，在法国卖得个“巴黎纸贵”，后来SDP被Powersoft公司收购，同年Sybase这只大黄雀又吃下了Powersoft这只螳螂，所以PowerDesigner也是惊艳出场，星光四射。

但两者所走的明星路线却很不相同，Rose出道是时，走的是UML面向对象建模，而后再向数据库建模发展，而PowerDesigner则反其道而行之，它先是一个纯粹的数据库建模工具，后来才向面向对象建模，业务逻辑建模及需求分析建模进军，变成“演视歌三栖”明星。

由于印象的影响，所以Rose常常给人的印象还是只是面向对象分析设计的工具，而PowerDesigner给人的印象则还停留在数据库建模工具上。其实，现在的Rose和PowerDesigner都即可以进行数据库建模，也可以进行面向对象建模，只是存在支持上的偏重而已。
